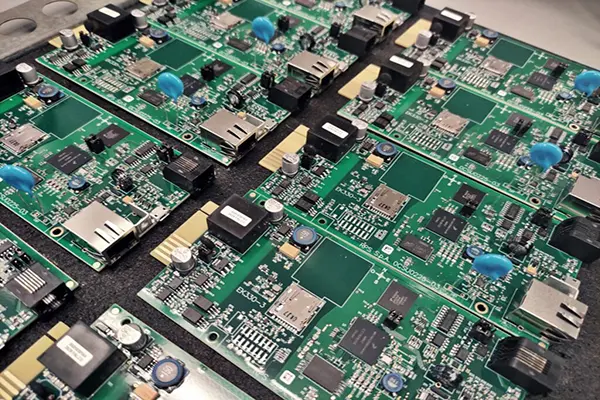

3 fatti da sapere sui circuiti stampati

venerdì 17 settembre, 2021

Praticamente, tutto ciò che si qualifica come dispositivo elettronico al giorno d'oggi include un circuito stampato (PCB). Si tratta di un componente all’interno di un dispositivo elettronico cruciale per la sua funzionalità generale.

Anche se i PCB sono essenzialmente ovunque, potresti non saperne molto. Se stai cercando di saperne di più su ciò che serve per ottenere un dispositivo elettronico attivo e funzionante, è necessario che tu ti prenda del tempo per capire come funzionano i PCB.

Essendo un componente così cruciale di un dispositivo elettronico, dovrete capire come progettarne e produrne uno utilizzando le specifiche giuste per il vostro dispositivo. Questo è un processo che tende a sembrare più complesso di quanto sia in realtà. Con gli strumenti giusti e le conoscenze di base sui PCB, potrete fabbricare quello giusto per le vostre applicazioni.

Con questo in mente, ecco tre fatti da sapere sui PCB che vi aiuteranno a comprendere meglio questi componenti e che vi aiuteranno a familiarizzare con loro prima di iniziare a progettarne uno vostro.

1. I PCB sono progettati con il CAD

Se sei interessato a progettare un PCB per un'applicazione particolare, dovrai prima capire che tipo di software di progettazione userai per il progetto. I PCB sono progettati usando il CAD, o progettazione assistita dal computer.

Usando il CAD giusto, puoi progettare il tuo PCB ed eseguire test simulati per assicurarti che non ci siano difetti tecnici nel tuo progetto. Questo è un passo importante da fare prima di passare al processo di stampa. In questo modo, potrai assicurarti che le tracce siano tutte orientate correttamente prima dell'assemblaggio fisico del componente. Tuttavia, una volta che il circuito è stampato, è una buona idea anche testare se ci sono circuiti a maglia su di esso. Clicca qui per una guida su come farlo in modo efficace.

2. Ci sono due metodi di produzione principali

C'è più di un modo per produrre i vostri PCB. In effetti, ci sono due metodi principali che possono essere utilizzati per tali scopi. La tecnica a foro passante comporta la realizzazione di fori nel PCB e poi l'inserimento dei cavi attraverso i fori che andranno poi successivamente saldati nella scheda dall'altro lato.

In alternativa, il metodo della tecnologia di montaggio superficiale è una tecnica più automatizzata che non comporta la foratura della scheda. Essenzialmente, questa tecnica è un metodo più efficiente di produzione di un PCB, che permette un risultato più coerente di volta in volta. Quando state cercando di fabbricare più PCB per realizzare dei prodotti, questa tecnica vi permetterà di controllare la qualità dei vostri prodotti finali.

3. I PCB possono essere completamente personalizzati

I PCB sono usati per una varietà di scopi e si trovano all’interno di molti tipi diversi di oggetti elettronici. Per questo motivo, per natura i PCB possono essere completamente personalizzati, per soddisfare qualsiasi tipo di elettronica e obiettivo.

A seconda di ciò per cui hai bisogno del tuo PCB, puoi progettare il tuo usando il giusto CAD o averne uno progettato e fabbricato per te. Non importa per che cosa state cercando di utilizzare il vostro PCB, sarete in grado di personalizzarlo per soddisfare le vostre specifiche precise in modo da poter andare a creare il miglior prodotto possibile.
